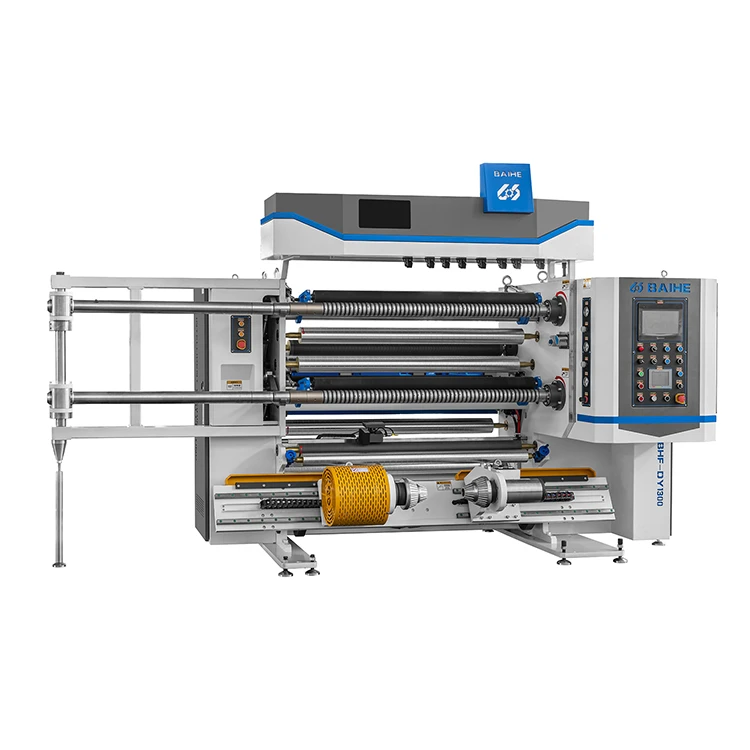

Automātiskā šķēlumu pārtinēja mašīna







BHF-DY1300 automātiskā pārtinēja mašīna attiecas uz BOPP / CPP / PET / PE / laminētas plēves / metalizētas plēves / papīra velmēšanas veidu.





Parametra vienums	Parametru indekss
Materiāla biezuma diapazons	0.012--0.15 mm
Mehāniskais ātrums	450m/min(MAX)
Attīšanas diametrs	φ800mm(MAX)
Un. Papīra caurules ID	3 collas (Φ76 mm)/6 collas (Φ152 mm)
Attīt platums	1300 mm
Un. Sprieguma kontrole	Pastāvīga spriedze
Griešanas platums	50-1300mm
Griešanas precizitāte	±0,3 mm
Pārtīšanas diametrs	φ450mm(MAX)
Re. Papīra caurules ID	3 collu (Φ76 mm) Opcija: 6 collu (Φ152 mm)
Re. Sprieguma kontrole	Konusa spriegums
Tīmekļa vadīšanas metodes	Izsekošanas mala/ iespiesta līnija
Tīmekļa vadīšanas precizitāte	±0,1 mm
Tīmekļa vadīšanas kustība	±75 mm
Kopējā jauda	≈8Kw
Barošanas spriegums	AC 380±5%, 50Hz
Iekārtas izmēri	3800(G)*1450(W)*2050(W)mm
Iekārtas svars	≈2700 kg





1. Cilvēka saskarne izmanto 10 collu krāsainu skārienjutīgu ekrānu, ko kontrolē programmējams PLC (japāņu Panasonic).





2. Unwind pieņem bezstieņu iekraušanas materiālu tehnoloģiju, kas aprīkota ar 3 collu un 6 collu augšējām galvām, hidraulisko pacelšanu.





3. Attīt ir aprīkots ar 10kg magnētisko pulvera bremzi, ko kontrolē automātisks spriegojums.

4. Tīmekļa vadības sistēma pieņem CCD tīmekļa vadīšanas sistēmu, izsekošanas materiāla malu vai drukas līniju ar elektrisko precīzās regulēšanas funkciju.





5. Vilces motoru darbina ekskluzīvs maiņstrāvas 2,2 kW motors, kas apvienots ar YASKWA invertora vadību.





6. Aprīkots ar galveno veltni un pneimatisko vilces preses veltni.

7. Sagriešanas metode izmanto plakanu skuvekļa nazi, kas aprīkots ar 8 nažu turētājiem.

8. Aprīkots ar pūšanas malu aprīkojumu.

9. Augšējās un apakšējās attīšanas vārpstas izmanto 2,2 kW ekskluzīvu motoru.





10. Attīšanas spriegojums izmanto konusa vadību, un attīšanas konusu var iestatīt patvaļīgi.

11. Augšējā un apakšējā attīšanas vārpsta ir aprīkota ar pneimatisko presēšanas rullīšu ierīci.

12. Attīšanas vārpsta ir 3 collu (76 mm) slīdošā vārpsta.





13. Standarta aprīkojumā ir 8 infrasarkanās gaismas papīra caurules novietojuma ierīču komplekti.





14. Šī iekārta ir aprīkota ar izkraušanas rāmi.





15. Visa mašīna pieņem alumīnija vadošo rullīšu un gumijas veltņu kombināciju, un visi virzošie veltņi ir dinamiski līdzsvaroti;

16. Airtac pneimatiskie komponenti;

17. Visa mašīnas transmisija pieņem sinhrono jostu;

18. Visas mašīnas gultņi izmanto vācu SFAG gultņus;

19. Visa mašīna pieņem importētus vai vietējos zīmolu elektriskos komponentus;

20. Visa mašīna pieņem tērauda plākšņu struktūru, divreiz rūdīšanas apstrādi, apstrādes centru (apstrāde).
